Ampire HEAT202 Sitzheizung 2x 480x280mm Autositz 12V 2-stufiger Schalter

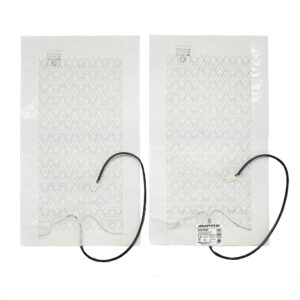

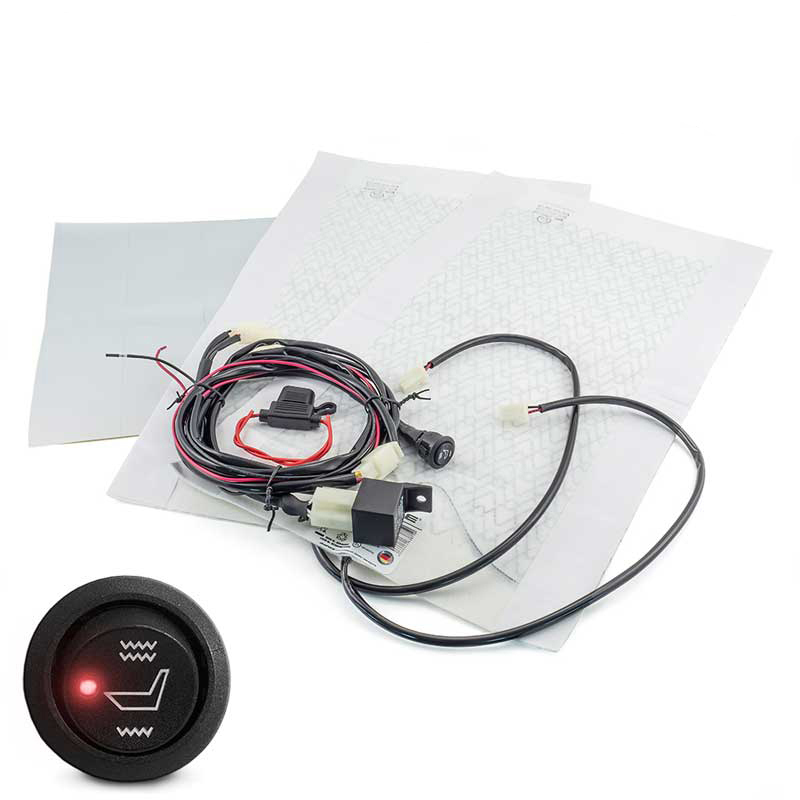

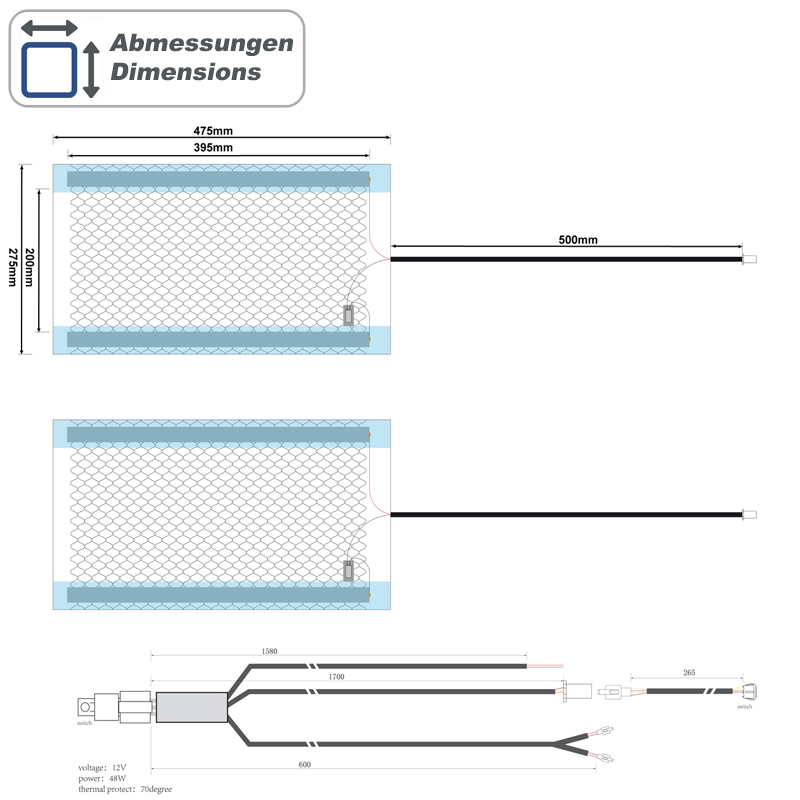

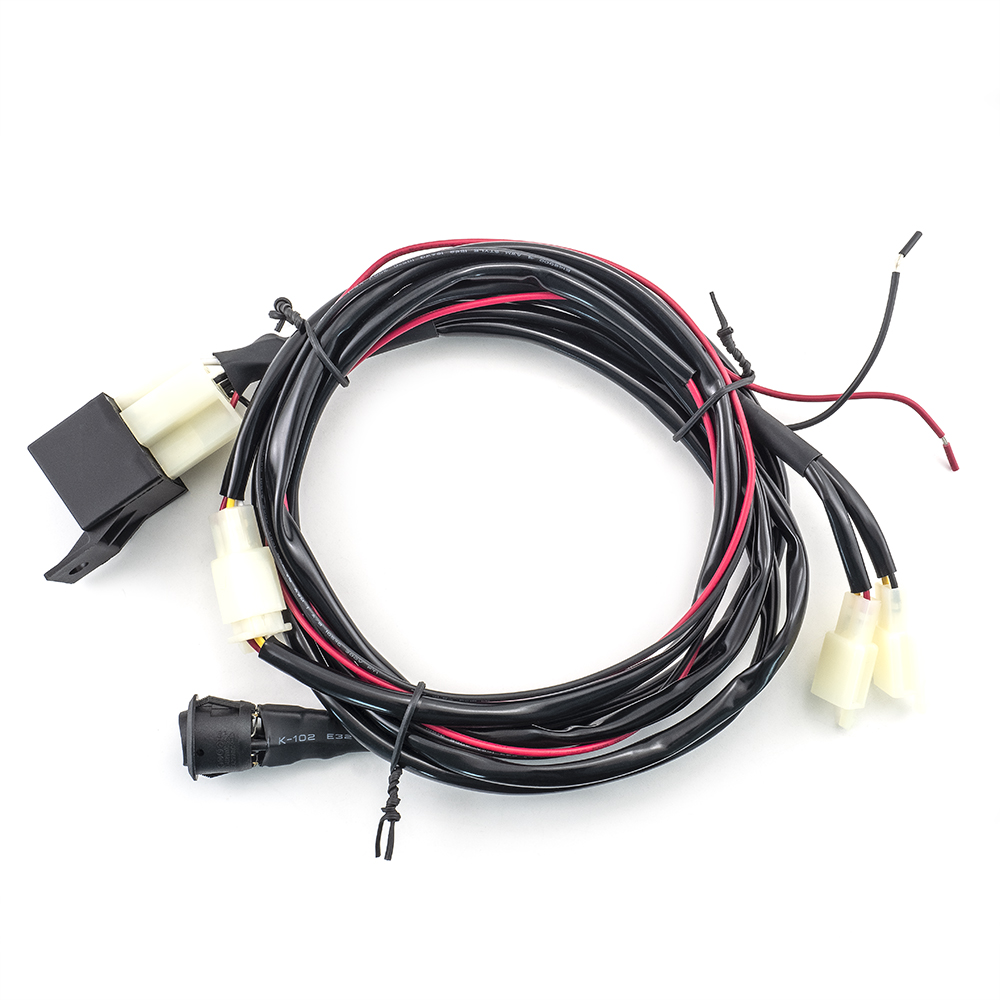

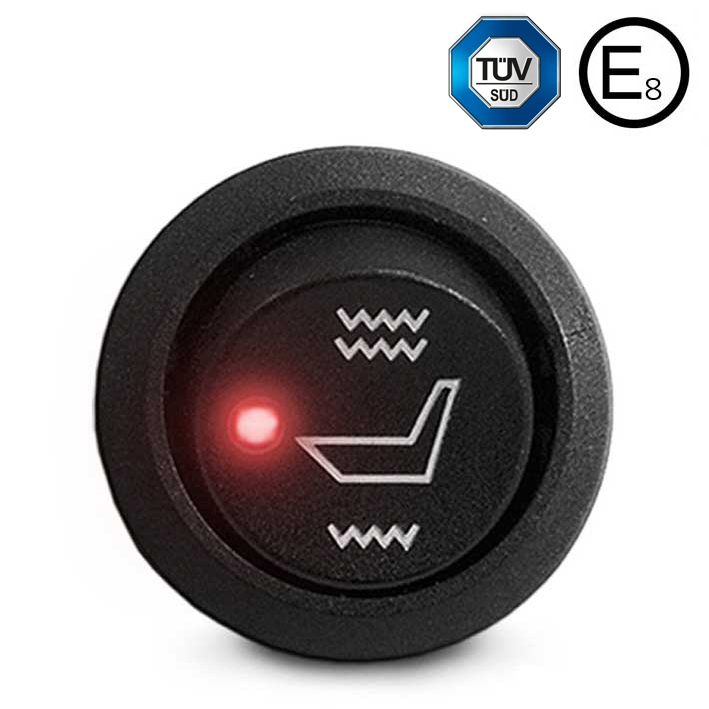

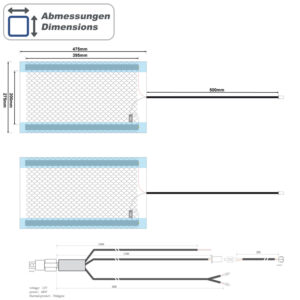

Zuverlässig hochbelastbare Carbon-Sitzheizung Typ HEAT202 für einen Fahrzeugsitz mit 2-stufiger Temperatureinstellung und einem rastenden Schalter. Auch geeignet für die Installation unter Lederpolsterungen. FEATURES – Set für einen Autositz – Sehr schnelles und homogenes Aufheizen – Zwei Heizelemente, anpassbar an Sitzgeometrie – Geeignet für Ledersitzbezüge und schwer entflammbare Textilbezüge – Zwei Heizstufen schaltbar (15/50 Watt) – Integrierter 70 °C Überhitzungsschutz – Set ist für den Einbau zwischen Sitzpolsterung und Sitzbezug entwickelt – Für Fahrzeuge mit 12-Volt-Stromversorgung – Komplett-Set für einen Sitz inklusive Schalter und Verdrahtung TECHNISCHE DATEN – Durchmesser Schalter: 23 mm – Lochdurchmesser Schalter: 20 mm – Einbautiefe Schalter: 35 mm – Abmessung der Heizmatten: 480 x 280 mm – Abmessung der Heizflächen: 395 x 200 mm – Dicke der Heizmatten: 1,1 mm – Anzahl der Heizmatten: 2 Stück (Sitzfläche/Rückenlehne) – Nennleistung 50 Watt – Nennspannung 12 Volt – Nennstrom 3,7 Ampere – maximale Stromaufnahme 4,5 Ampere (14,4 VDC) – Empfohlene Sicherung 5 Ampere – Schalter mit zweifarbiger Kontrollleuchte 30 % Leistung = grüne LED, 100 % Leistung = rote LED – Kabellänge 500 mm LIEFERUMFANG – Universelles Heizelement (2x) – Kabelbaum mit Relais – Schalter (1/Off/2) mit LED – Sicherungshalter mit Sicherung – 4 doppelseitige Klebestreifen für die Montage – Einbauanleitung und Kleinteile ZULASSUNGEN CE – E8N 09 04 69744 001 IATF 16949:2016 E-Zulassung E8*10R05/00*11234*00 EMV-Richtlinie EN 50498:2010 TÜV Rheinland Prüfbericht: CN26USRF 001 Relevante europäische Direktiven: – 2011/65/EU – 2014/30/EU – 2014/35/EU Relevante Standards: – EN 50498:2010 – EN 50581:2012 – EN 62368-1:2014 KABELBELEGUNG Schwarz: Masse (Karosserie) Rot: Zündung (Kl. 15) WICHTIGE SICHERHEITS- UND EINBAUHINWEISE Bitte lesen Sie diese Hinweise vor dem Kauf und vor dem Einbau sorgfältig durch. Eine Nichtbeachtung kann zu schweren Verletzungen (Brandgefahr, Stromschlag) sowie zu Material- und Sachschäden führen. Montage & Installation (Nur für Fachpersonal) – Die Installation der Sitzheizung darf ausschließlich durch eine Fachwerkstatt durchgeführt werden. Voraussetzungen prüfen: Ein Einbau ist nicht möglich bei: – Sitzen mit fest verklebten Bezügen. – Sitzen mit Längsgräben. – Sitzmittelbahnen unter 270 mm Breite. Fahrzeugsysteme beachten: – Hinweise des Herstellers zu Sitzbelegungserkennungen, Gurtstraffern und Seitenairbags zwingend beachten. – Airbag-Nähte dürfen niemals verändert werden! Elektrik beachten: – Vor Arbeiten an der Elektrik immer den Minuspol der Batterie abklemmen (Kurzschlussgefahr!). – Verwenden Sie keine Lüsterklemmen oder „Stromdiebe“. – Nutzen Sie Kabelschuhe oder Verlötungen mit ordnungsgemäßer Isolierung. – Prüfen Sie, ob das Bordnetz für die zusätzliche Strombelastung ausgelegt ist. Bearbeitung der Matten: – Heizelemente niemals in der Breite kürzen. – Längsschnitte sind untersagt. – Halten Sie beim Ausschneiden von Quergräben mindestens 40 mm Abstand zum Seitenrand (Elektroden!). – Vermeiden Sie Kontakt der Carbonfasern zu leitfähigen Teilen (Polsterklammern, Rahmen). Sicherheitshinweise für den Einbau (Monteur): – Matten müssen vollständig glatt und faltenfrei verklebt werden (z. B. mit Sprühkleber), um Brandgefahr durch Hotspots zu vermeiden. – Mechanischer Schutz: Kabel so verlegen, dass sie nicht gequetscht, geknickt oder durch die Sitzschienen beschädigt werden. – Einmalige Montage: Ein bereits eingebautes Heizelement darf nicht wieder gelöst und erneut verwendet werden. Sicherheitshinweise für den Betrieb (Endnutzer): Um Verletzungen und Schäden während der Nutzung zu vermeiden, beachten Sie bitte folgende Punkte: – Gesundheitsschutz: Personen, die Hitze oder Schmerz nicht normal wahrnehmen können (z. B. aufgrund von Krankheiten oder Medikamenten), dürfen die Sitzheizung nicht benutzen. Es besteht die Gefahr schwerer Brandverletzungen. – Hitzestau vermeiden: Legen Sie keine isolierenden Gegenstände (Decken, Kissen, zusätzliche Sitzbezüge) auf den eingeschalteten Sitz. Dies führt zur Überhitzung. Schutz der Technik: – Keine schweren oder scharfkantigen Gegenstände auf den Sitz stellen. – Den Sitz nicht mit Nadeln oder spitzen Objekten durchstechen. – Verschüttete Flüssigkeiten sofort mit einem trockenen Tuch entfernen. Batteriemanagement: – Nutzen Sie die Sitzheizung möglichst nur bei laufendem Motor, um eine Entladung der Fahrzeugbatterie zu vermeiden. Schalten Sie die Heizung aus, wenn der Sitz nicht belegt ist. Haftungsausschluss: Der Hersteller übernimmt keine Haftung für Schäden durch: – Fehlerhafte Montage oder unsachgemäßen Anschluss. – Mechanische Beschädigungen oder Überspannung. – Eigenmächtige Veränderungen am Produkt. – Zweckentfremdete Verwendung.
