Ampire HEAT202-SPLIT Sitzheizung universell 12V 2-stufig mit Schalter

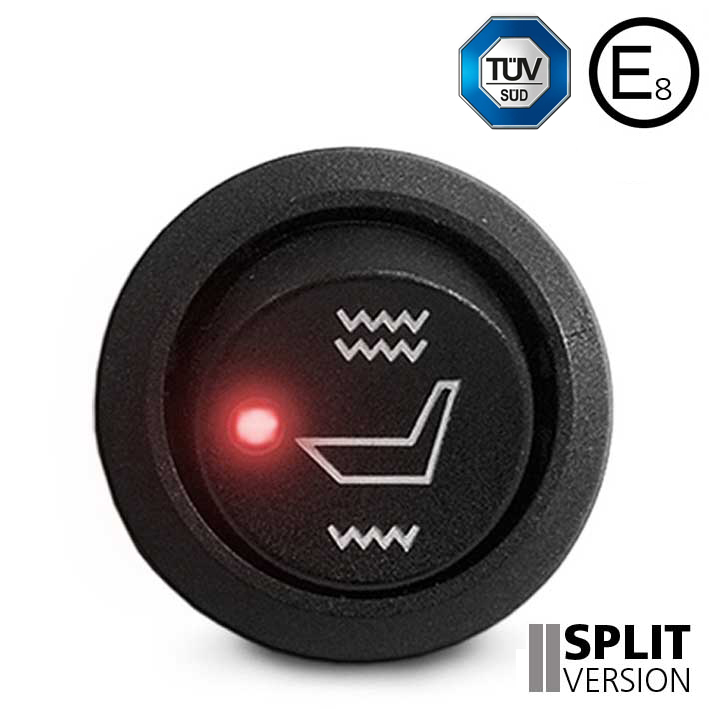

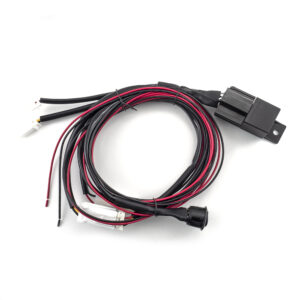

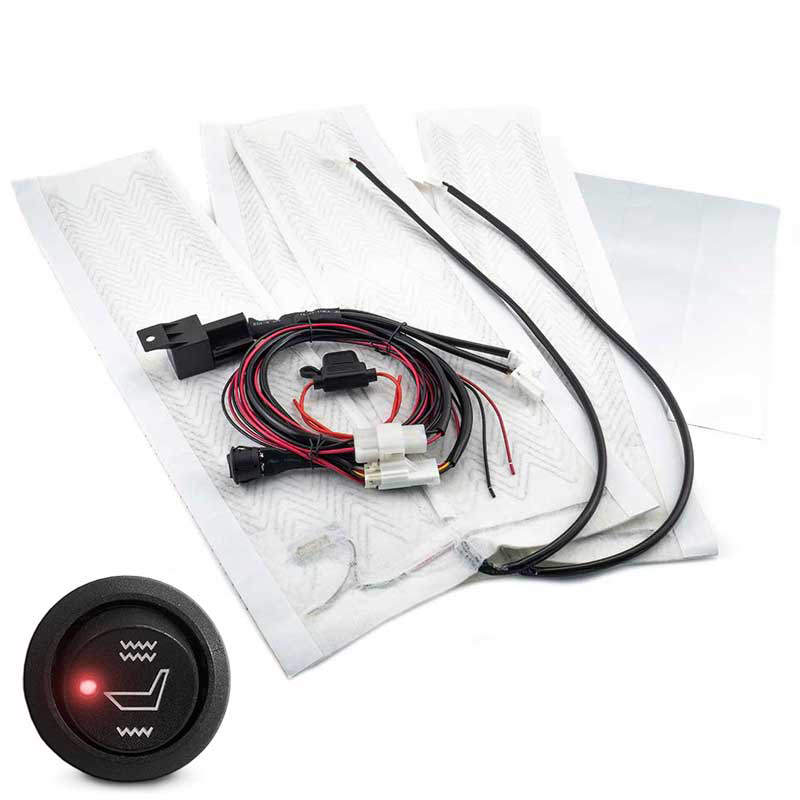

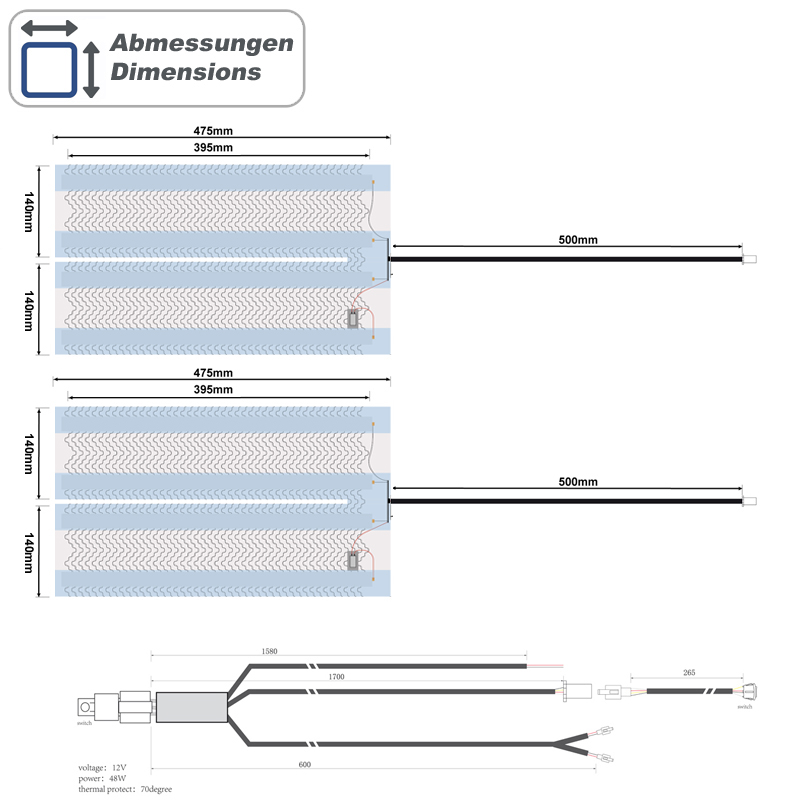

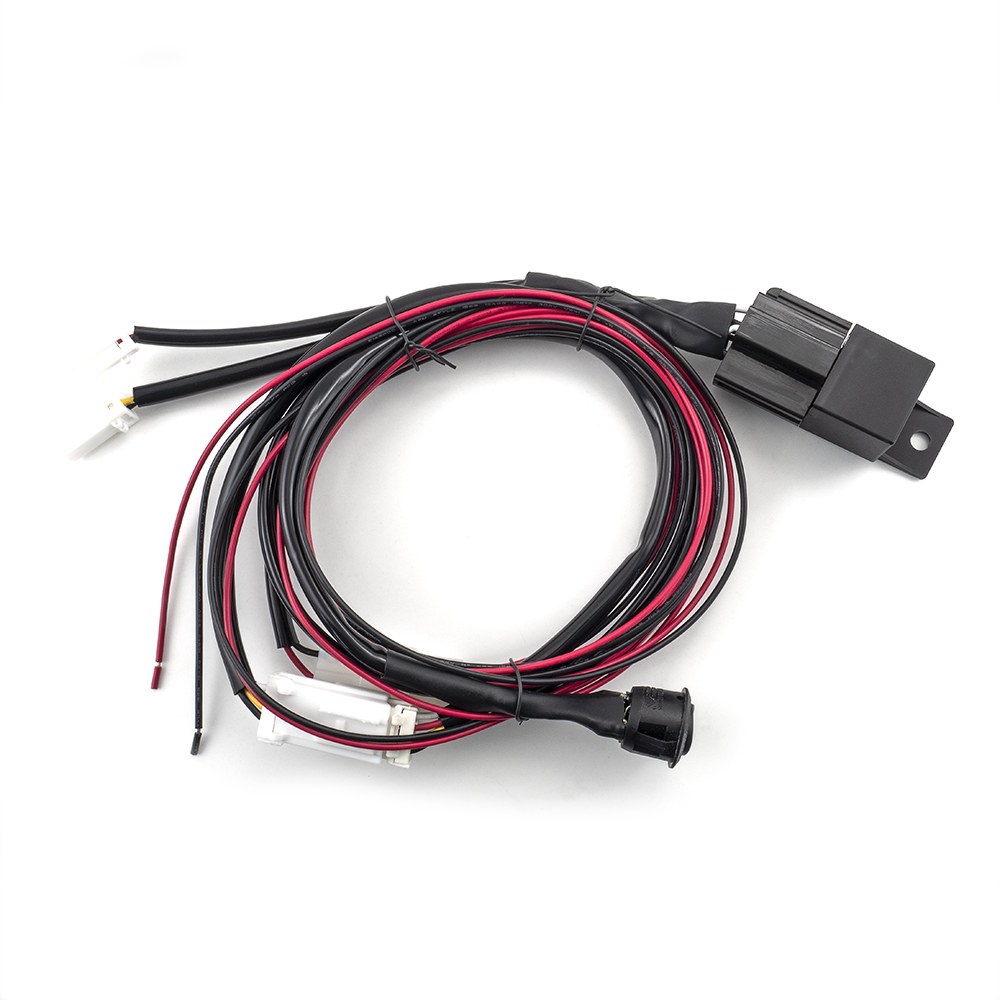

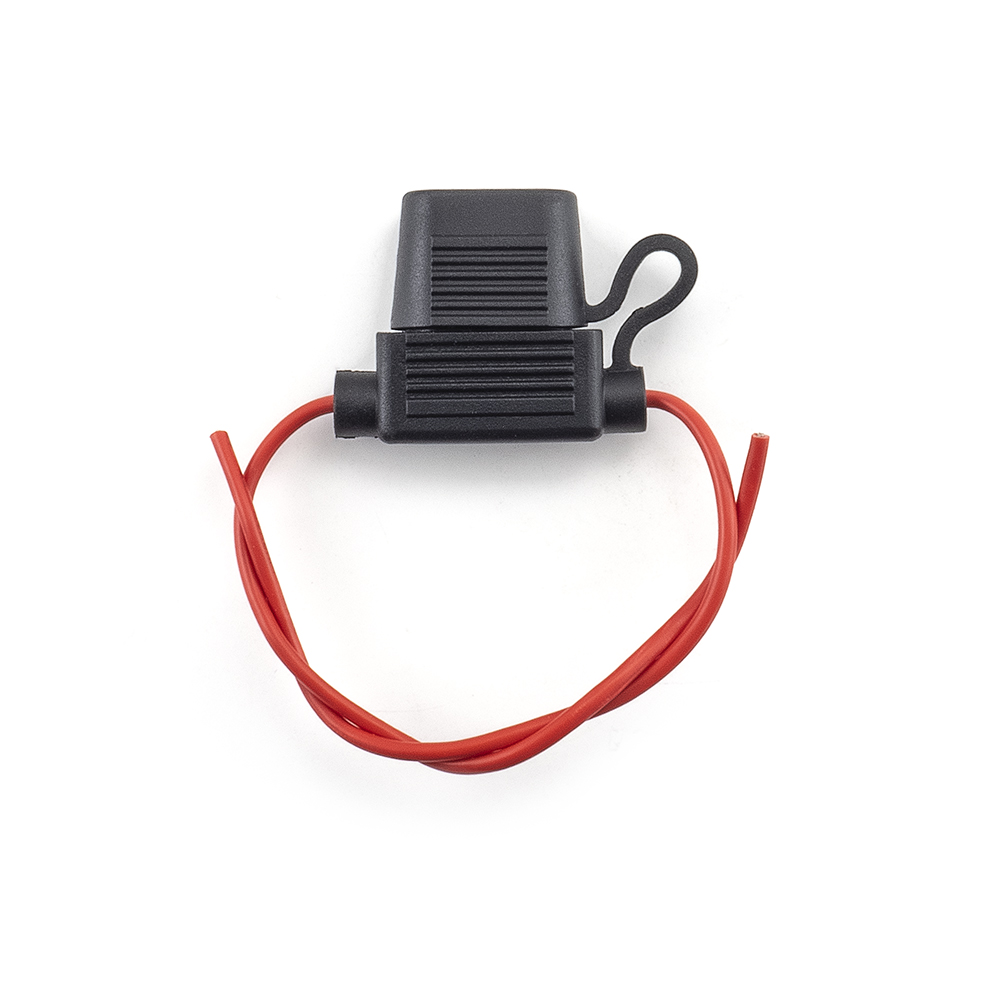

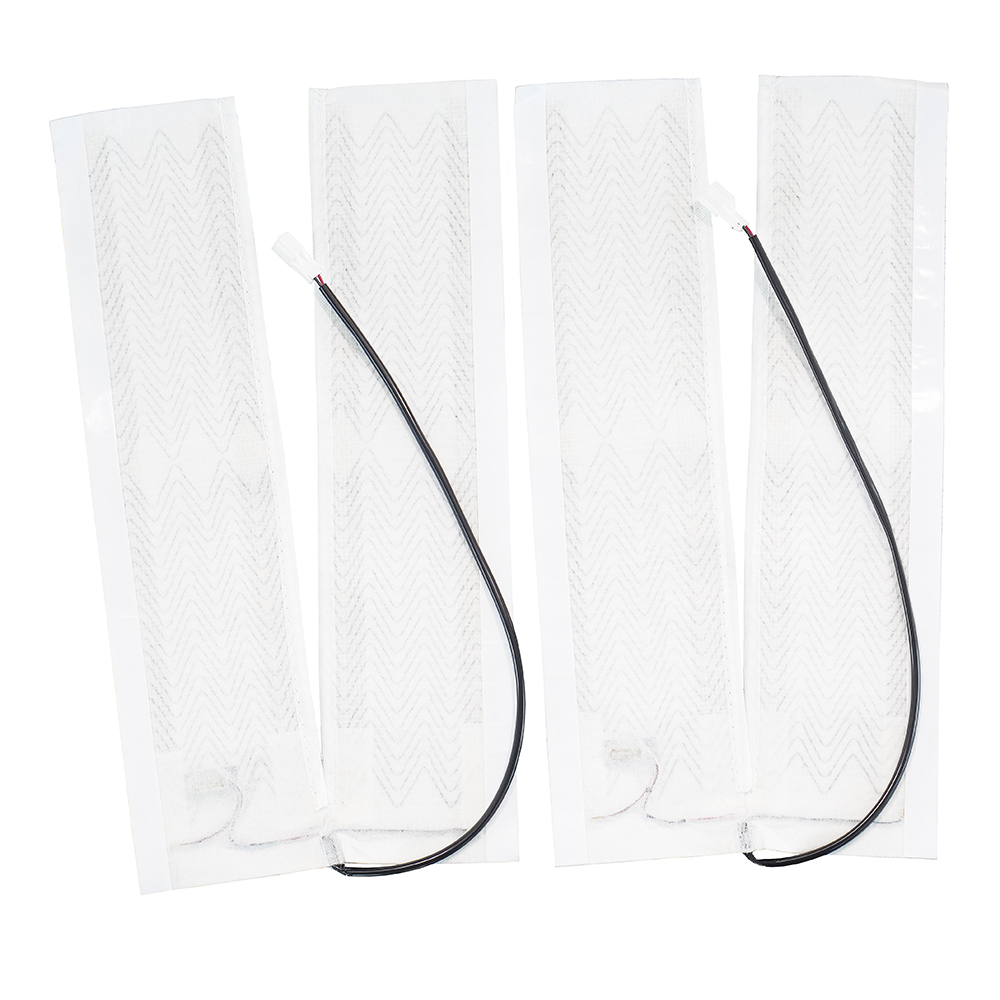

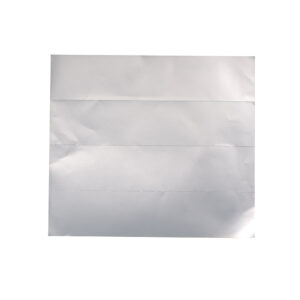

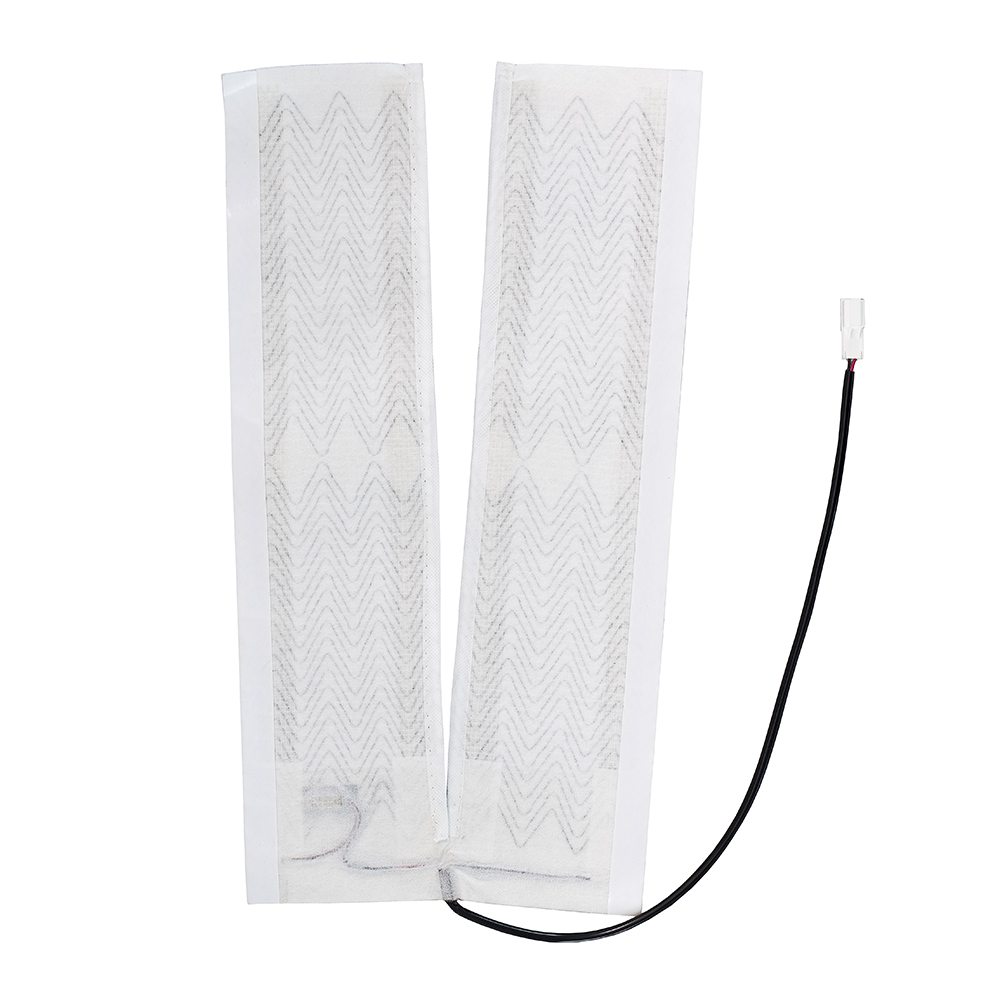

Zuverlässig hochbelastbare Carbon-Sitzheizung Typ HEAT202-SPLIT mit längsgeteilter Heizmatte für einen Fahrzeugsitz mit 2-stufiger Temperatureinstellung und einem rastenden Schalter. Geeignet für die Installation unter Lederpolsterungen. FEATURES – Set für einen Sitz – Sehr schnelles und homogenes Aufheizen – Zwei längsgeteilte Heizelemente, anpassbar an die Sitzgeometrie – Geeignet für Ledersitzbezüge und schwer entflammbare Textilbezüge – Zwei Heizstufen schaltbar (15/50 Watt) – Integrierter 70 °C Überhitzungsschutz – Entwickelt für Einbau unter die Sitzpolsterung – Für Fahrzeuge mit 12-Volt-Stromversorgung – Komplett-Set für einen Sitz inklusive Schalter und Verdrahtung TECHNISCHE DATEN – Durchmesser Schalter: Außen 23 mm, Innen 20 mm – Einbautiefe Schalter: 35 mm – Abmessung der Heizmatten: 480 x 270 mm – Dicke der Heizmatten: 1,1 mm – Anzahl der Heizmatten: 2 Stück (Sitzfläche/Rückenlehne) – Nennleistung 50 Watt – Nennspannung 12 Volt – Nennstrom 3,7 Ampere – Maximale Stromaufnahme 4,5 Ampere (14,4 VDC) – Empfohlene Sicherung 5 Ampere – Schalter mit zweifarbiger Kontrollleuchte: 30 % Leistung = grüne LED, 100 % Leistung = rote LED – Kabellänge 340 cm LIEFERUMFANG – Universelles zweigeteiltes Heizelement (2x) – Kabelbaum mit Relais – Schalter (1/Off/2) mit LED – Sicherungshalter mit Sicherung – 4 doppelseitige Klebestreifen für die Montage – Einbauanleitung und Kleinteile ZULASSUNGEN CE – E8N 09 04 69744 001 IATF 16949:2016 E-Zulassung E8*10R05/00*11234*00 EMV-Richtlinie EN 50498:2010 TÜV Rheinland Prüfbericht: CN26USRF 001 Relevante europäische Direktiven: – 2011/65/EU – 2014/30/EU – 2014/35/EU Relevante Standards: – EN 50498:2010 – EN 50581:2012 – EN 62368-1:2014 KABELBELEGUNG Schwarz: Masse (Karosserie) Rot: Zündung (Kl. 15) WICHTIGE SICHERHEITS- UND EINBAUHINWEISE Bitte lesen Sie diese Hinweise vor dem Kauf und vor dem Einbau sorgfältig durch. Eine Nichtbeachtung kann zu schweren Verletzungen (Brandgefahr, Stromschlag) sowie zu Material- und Sachschäden führen. Montage & Installation (nur für Fachpersonal) – Die Installation der Sitzheizung darf ausschließlich durch eine Fachwerkstatt durchgeführt werden. Voraussetzungen prüfen: Ein Einbau ist nicht möglich bei: – Sitzen mit fest verklebten Bezügen – Sitzen mit Längsgräben – Sitzmittelbahnen unter 270 mm Breite Fahrzeugsysteme beachten: – Hinweise des Herstellers zu Sitzbelegungserkennungen, Gurtstraffern und Seitenairbags zwingend beachten – Airbag-Nähte dürfen niemals verändert werden! Elektrik beachten: – Vor Arbeiten an der Elektrik immer den Minuspol der Batterie abklemmen (Kurzschlussgefahr!) – Verwenden Sie keine Lüsterklemmen oder „Stromdiebe“ – Nutzen Sie Kabelschuhe oder Verlötungen mit ordnungsgemäßer Isolierung – Prüfen Sie, ob das Bordnetz für die zusätzliche Strombelastung ausgelegt ist Bearbeitung der Matten: – Heizelemente niemals in der Breite kürzen – Längsschnitte sind untersagt – Halten Sie beim Ausschneiden von Quergräben mindestens 40 mm Abstand zum Seitenrand (Elektroden!) – Vermeiden Sie Kontakt der Carbonfasern zu leitfähigen Teilen (Polsterklammern, Rahmen) Sicherheitshinweise für den Einbau (Monteur): – Matten müssen vollständig glatt und faltenfrei verklebt werden (z. B. mit Sprühkleber), um Brandgefahr durch Hotspots zu vermeiden – Mechanischer Schutz: Kabel so verlegen, dass sie nicht gequetscht, geknickt oder durch die Sitzschienen beschädigt werden – Einmalige Montage: Ein bereits eingebautes Heizelement darf nicht wieder gelöst und erneut verwendet werden Sicherheitshinweise für den Betrieb (Endnutzer): Um Verletzungen und Schäden während der Nutzung zu vermeiden, beachten Sie bitte folgende Punkte: – Gesundheitsschutz: Personen, die Hitze oder Schmerz nicht normal wahrnehmen können (z. B. aufgrund von Krankheiten oder Medikamenten), dürfen die Sitzheizung nicht benutzen. Es besteht die Gefahr schwerer Brandverletzungen – Hitzestau vermeiden: Legen Sie keine isolierenden Gegenstände (Decken, Kissen, zusätzliche Sitzbezüge) auf den eingeschalteten Sitz. Dies führt zur Überhitzung Schutz der Technik: – Keine schweren oder scharfkantigen Gegenstände auf den Sitz stellen – Den Sitz nicht mit Nadeln oder spitzen Objekten durchstechen – Verschüttete Flüssigkeiten sofort mit einem trockenen Tuch entfernen Batteriemanagement: – Nutzen Sie die Sitzheizung möglichst nur bei laufendem Motor, um eine Entladung der Fahrzeugbatterie zu vermeiden. Schalten Sie die Heizung aus, wenn der Sitz nicht belegt ist Haftungsausschluss: Der Hersteller übernimmt keine Haftung für Schäden durch: – Fehlerhafte Montage oder unsachgemäßen Anschluss – Mechanische Beschädigungen oder Überspannung – Eigenmächtige Veränderungen am Produkt – Zweckentfremdete Verwendung.
