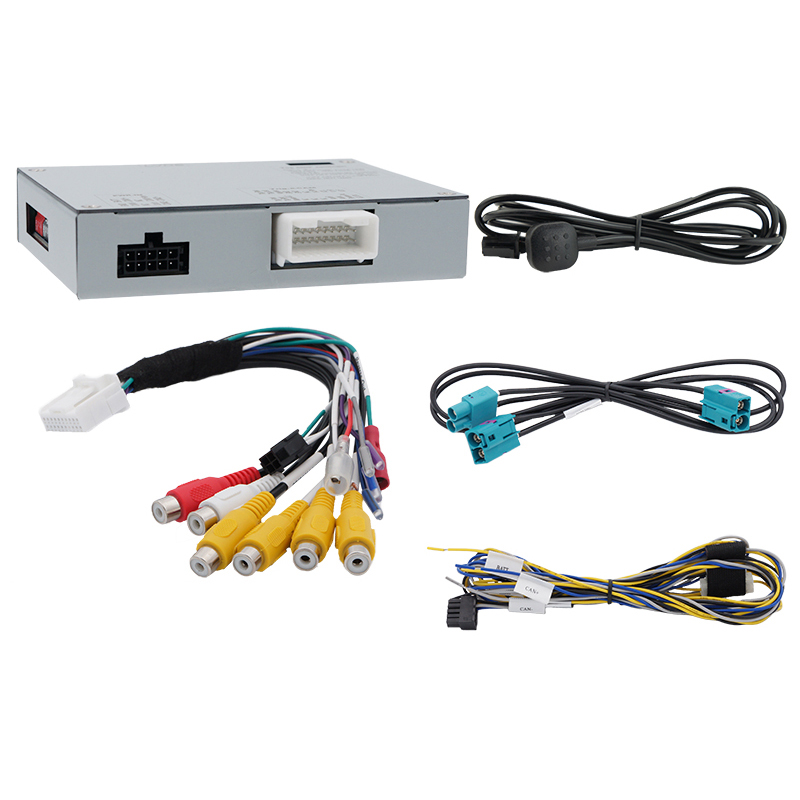

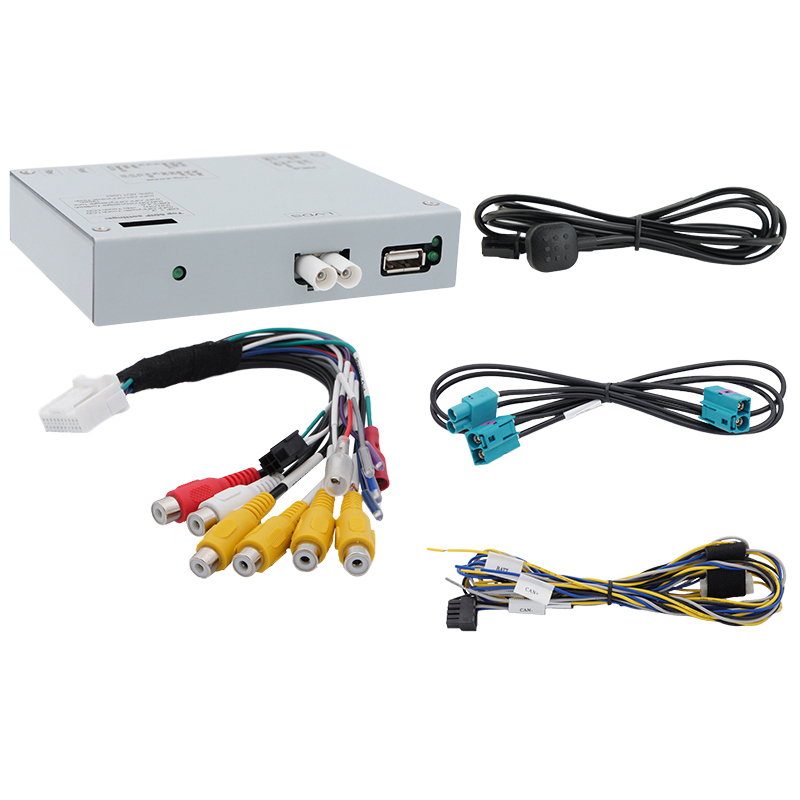

NAVLINKZ HDA-MBN6 Video-Einspeiser Mercedes MBUX 7″/10.25″

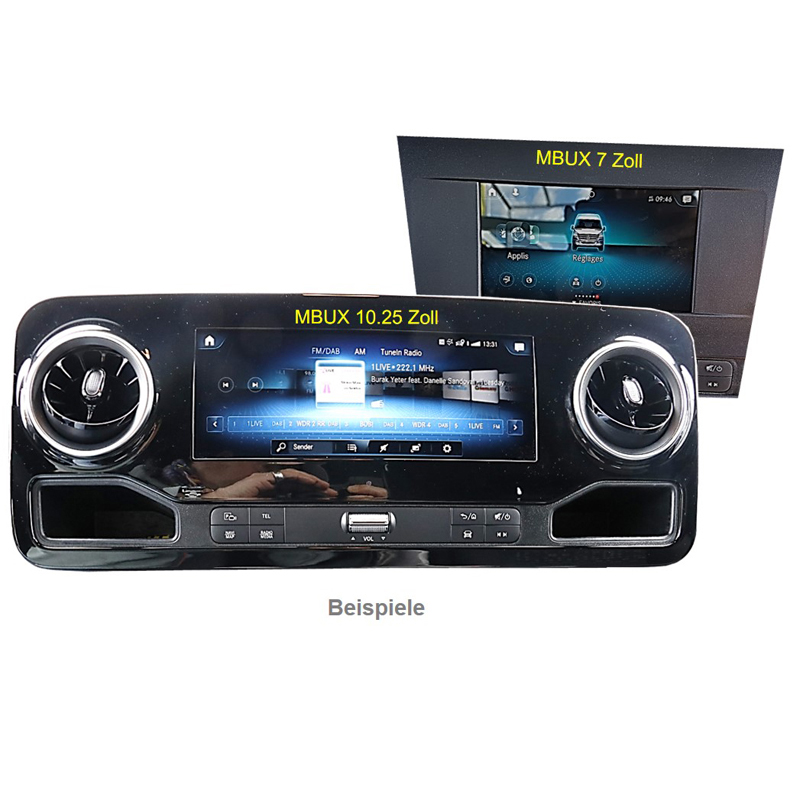

r.LiNK Video-Einspeiser passend für Mercedes MBUX 7″/10.25″. Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers. Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 FBAS/AHD-Eingang für Rückfahrkamera 1 FBAS/AHD-Eingang für Frontkamera 2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.) Alle Eingänge NTSC und PAL kompatibel Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz) Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar) Bild frei während der Fahrt (NUR für eingespeiste Videoquellen) Kompatibilität Mercedes Benz A-Klasse (W177) ab 05/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz B-Klasse (W247) an 12/2018, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz Citan (W420) ab 10/2021, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz CLA Coupé (C118) ab 03/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz CLA Shooting B (X118) ab 07/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz E-Klasse (W213) ab ca. 06/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz EQC (N293) ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLA (H247) ab 02/2020, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLB (X247) ab 09/2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLC (X253) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLE Coupé (C167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLE SUV (W167) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz GLS-Klasse (X166) Modelljahre ab 2019, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz Sprinter (W907/910) Modelljahre ab 2018, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz T-Klasse (W420) ab 2022, Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Mercedes Benz V-Klasse (W447) ab ca. 03/2020 Comand Online NTG6/MBUX mit 7 Zoll, 10.25 Zoll oder 12 Zoll Monitor Einschränkungen CAN-Bus KompatibilitätDie CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur VideoInterface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. AUX-UNI0x, FM-Modulator). Werks-RückfahrkameraAutomatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. After-Market FrontkameraUmschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. FahrwegslinienBei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktionen Fahrwegslinien nicht genutzt werden. Werks-OBD-BuchseDer dauerhafte Anschluss eines OBD Dongle-Produktes, z.B. für eine Tank-App oder ein elektronisches Fahrtenbuch, führt unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt. Fahrzeuge mit aktivem Parkassistent System 235Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich. Anschlüsse Bildeinspeisung: Doppel-Fakra Strom und CAN-Bus: Offene Kabelenden Video-Eingänge (2x): Cinch Buchsen Rückfahrkamera-Eingang: Cinch Buchse Frontkamera-Eingang: Cinch Buchse Trigger-Leitungen (4x): Offene Kabelenden Technische Daten Betriebsspannung 12V DC (9~16V) Ruhestrom ca. 6mA St
