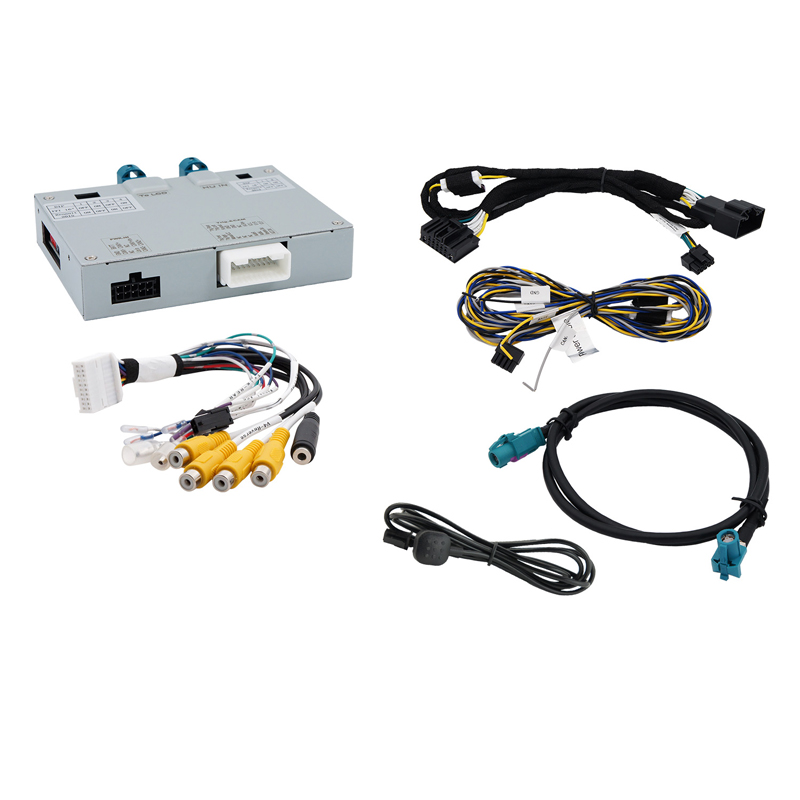

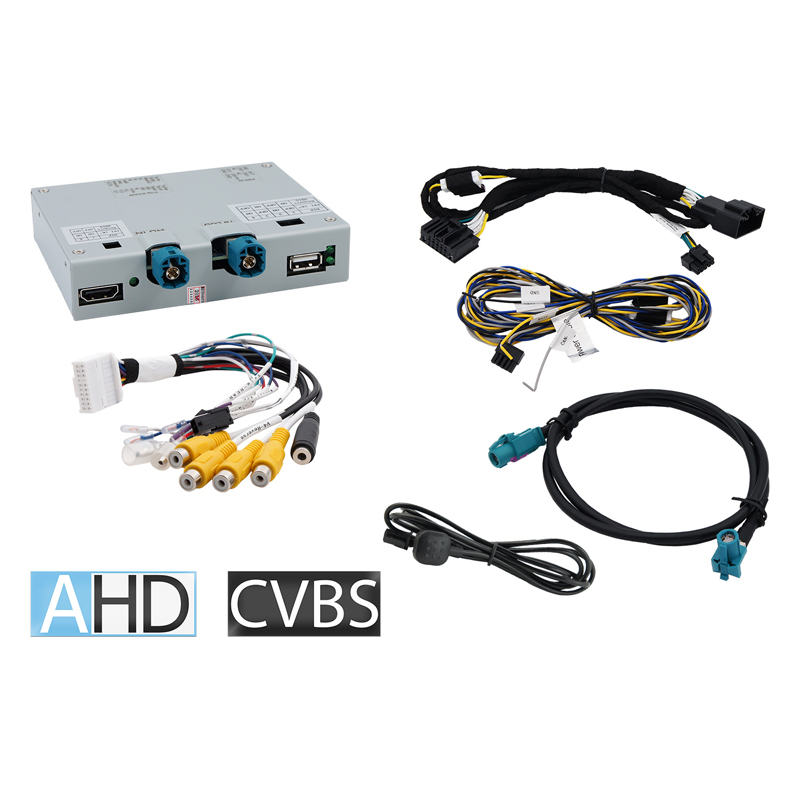

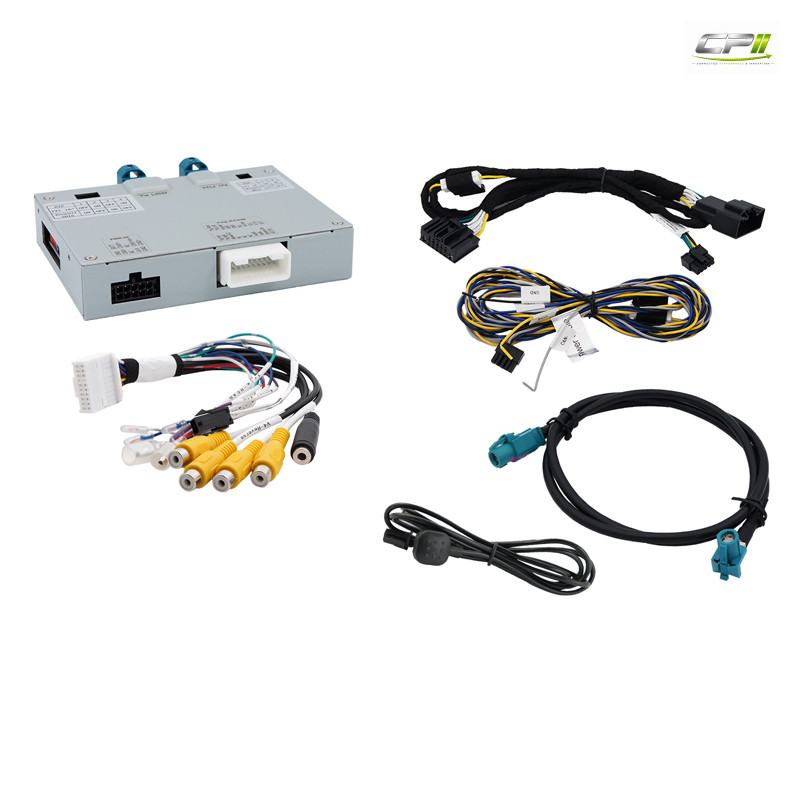

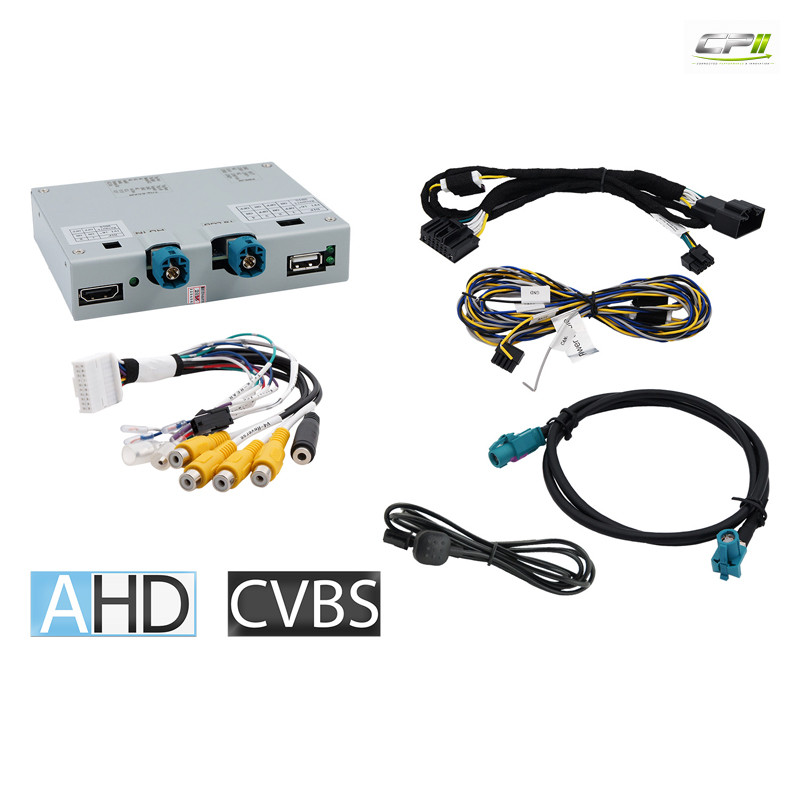

NAVLINKZ HDV-IG1 Video-Einspeiser Ineos Grenadier Rückfahrkamera Frontkamera

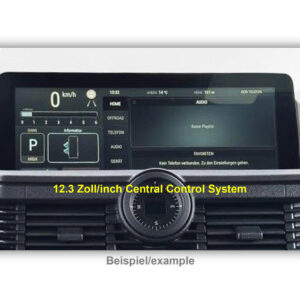

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. CVBS- und AHD-fähig. Zusätzlicher HDMI-Eingang. Passend für Ineos Grenadier mit Central Control System mit 12,3 Zoll Touch-Monitor. Alle Video-Eingänge sind CVBS- und AHD-kompatibel. Produktfeatures Video-Einspeiser für Werks-Infotainment-Systeme 1 CVBS/AHD-Eingang für Rückfahrkamera 1 CVBS/AHD-Eingang für Frontkamera 2 CVBS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2-Tuner, etc.) Alle Eingänge NTSC- und PAL-kompatibel Unterstützte AHD-Auflösungen 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz) 1 HDMI-Eingang für HD-Rückfahrkamera oder andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2-Tuner, etc.) Analoger Audio-Ausgang für die HDMI-Quelle Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar) Bild frei während der Fahrt (NUR für eingespeiste Videoquellen) Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung „HDA-RC“ bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs. Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit „RC“ gekennzeichnet sind. Kompatibilität Ineos Grenadier ab 12/2022 mit Central Control System mit 12,3 Zoll Touch-Monitor Einschränkungen CAN-Bus-Kompatibilität – Die CAN-Bus-Kompatibilität des Interfaces kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug-CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur Video – Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein eventuell vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5-mm-Klinkenbuchse) ausgegeben. Werks-Rückfahrkamera – Automatische Umschaltung auf RFK-Eingang erfolgt nur, solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. Aftermarket-Frontkamera – Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü-Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. Hilfslinien für Rückfahrkamera – Bei unvollständiger Kompatibilität des Fahrzeug-CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden. Werks-PDC-Anzeige – Bei Nachrüstung einer Rückfahrkamera entfällt die Anzeige der Werks-PDC. Die akustischen Signale bleiben erhalten. Anschlüsse Bildeinspeisung: 4-Pin HSD + 2 Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch) Video-Eingänge (2x): Cinch-Buchsen Rückfahrkamera-Eingang: Cinch-Buchse Frontkamera-Eingang: Cinch-Buchse Trigger-Leitungen (4x): Offene Kabelenden Zusätzlicher Video-Eingang: HDMI HDMI Audio-Ausgang: 3,5-mm-Klinkenbuchse Technische Daten Betriebsspannung – 12 V DC (9~16 V) Ruhestrom – ca. 3 mA Stromaufnahme – ca. 350 mA Video-Eingang – 0,7~1 V Video-Eingangs-Signalarten – CVBS/AHD/HDMI Signalnormen CVBS/AHD – NTSC/PAL Temperaturbereich – -40 °C bis +85 °C Abmessungen Interface-Box – 117 x 25 x 108 mm (B x H x T)
