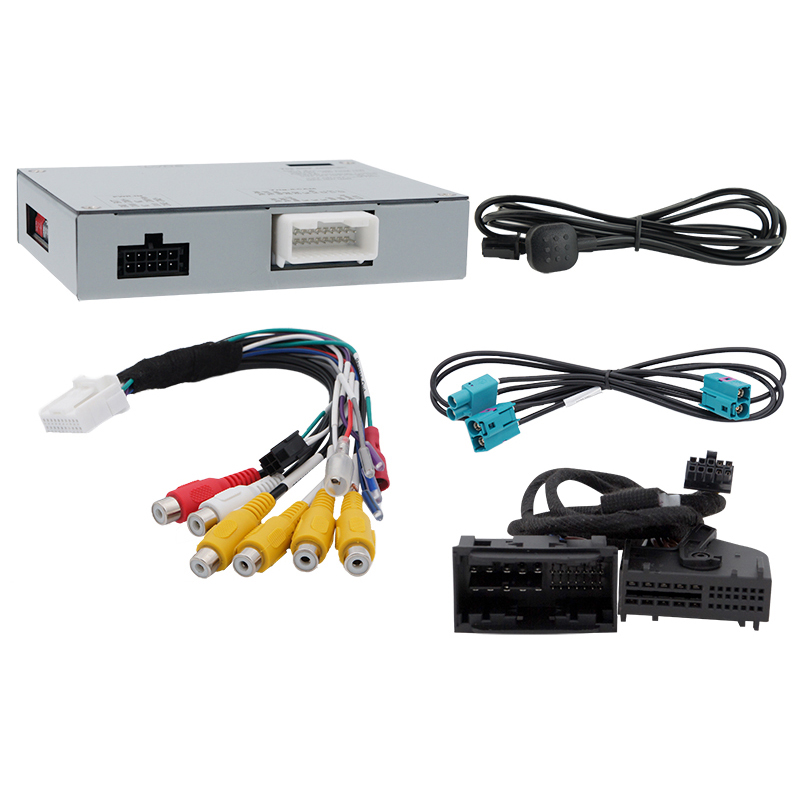

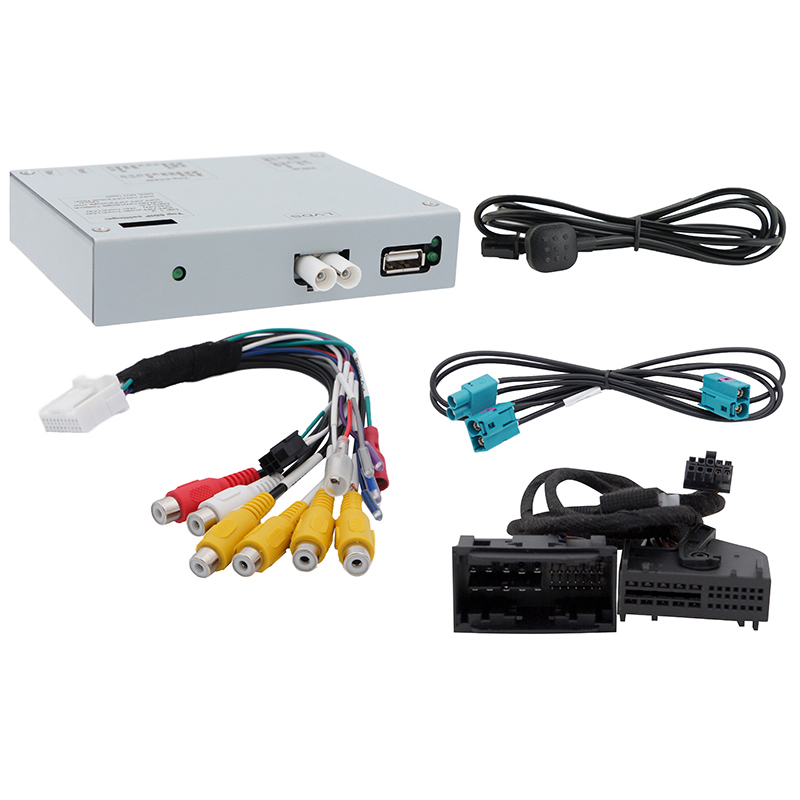

NAVLINKZ HDA-MBMC Video-Einspeiser Actros5/Arocs MC 31P Automatische

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS- und AHD-fähig. Passend für Actros 5 und Arocs mit Multimedia-Cockpit mit 10,25-Zoll-Monitor mit Navigation oder ohne Navigation und mit 31-Pin-Radiostecker. Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Videoquellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z. B. USB-Player, DVB-T2-Tuner, …) an das Werks-Infotainment-System des Fahrzeugherstellers. Alle Videoeingänge sind FBAS- und AHD-kompatibel. Produktfeatures: Video-Einspeiser für Werks-Infotainment-Systeme, 1 FBAS/AHD-Eingang für Rückfahrkamera, 1 FBAS/AHD-Eingang für Frontkamera, 2 FBAS/AHD-Eingänge für Seitenkameras oder weitere Nachrüstgeräte (z. B. USB-Geräte, DVB-T2-Tuner etc.), alle Eingänge NTSC- und PAL-kompatibel. Unterstützte AHD-Auflösungen: 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz). Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang. Automatische Frontkamera-Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden. Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar). Bild frei während der Fahrt (nur für eingespeiste Videoquellen). Kompatibilität: Mercedes-Benz Actros 5 ab 2018 und Arocs ab 2020, Multimedia-Cockpit mit 10,25-Zoll-Monitor mit Navigation oder ohne Navigation und mit 31-Pin-Radiostecker.* *Das Multimedia-Cockpit mit 10,25-Zoll-Monitor gibt es mit und ohne Navigation. Mit Navigation hat es immer den 31-Pin-Radiostecker, ohne Navigation hat es entweder den 31-Pin- oder einen 26-Pin-Radiostecker. Für die Variante mit 26-Pin-Radiostecker ist das Interface mit der Artikelnummer RL4-MBMRT inklusive 26-Pin-Plug&Play-Kabelsatz verfügbar. Alternativ kann die 31-Pin-Version RL4-MBMC auch für die 26-Pin-Variante verwendet werden, indem 31-Pin-Stecker und Buchse des Plug&Play-Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden. Diese Möglichkeit ist als Sonderfall in der Anleitung beschrieben. Einschränkungen: Nur Video. Das Interface speist keine Audiosignale ein. Um Audiosignale einzuspeisen, kann ein eventuell vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn zwei AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. Werks-Rückfahrkamera: Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. Aftermarket-Frontkamera: Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. Video-Eingangssignal: Nur NTSC-Videoquellen kompatibel. Anschlüsse: Bildeinspeisung: Doppel-Fakra; Strom und CAN-Bus: offene Kabelenden; Video-Eingänge (2x): Cinch-Buchsen; Rückfahrkamera-Eingang: Cinch-Buchse; Frontkamera-Eingang: Cinch-Buchse; Trigger-Leitungen (4x): offene Kabelenden. Technische Daten: Betriebsspannung 12 V DC (9–16 V); Ruhestrom ca. 6 mA; Stromaufnahme 310 mA; Video-Eingang 0,7–1 V; Video-Eingangs-Signalarten FBAS/AHD; Signalnormen FBAS/AHD NTSC/PAL; Temperaturbereich -40 °C bis +85 °C; Abmessungen Video-Box 115 x 25 x 109 mm (B x H x T).
