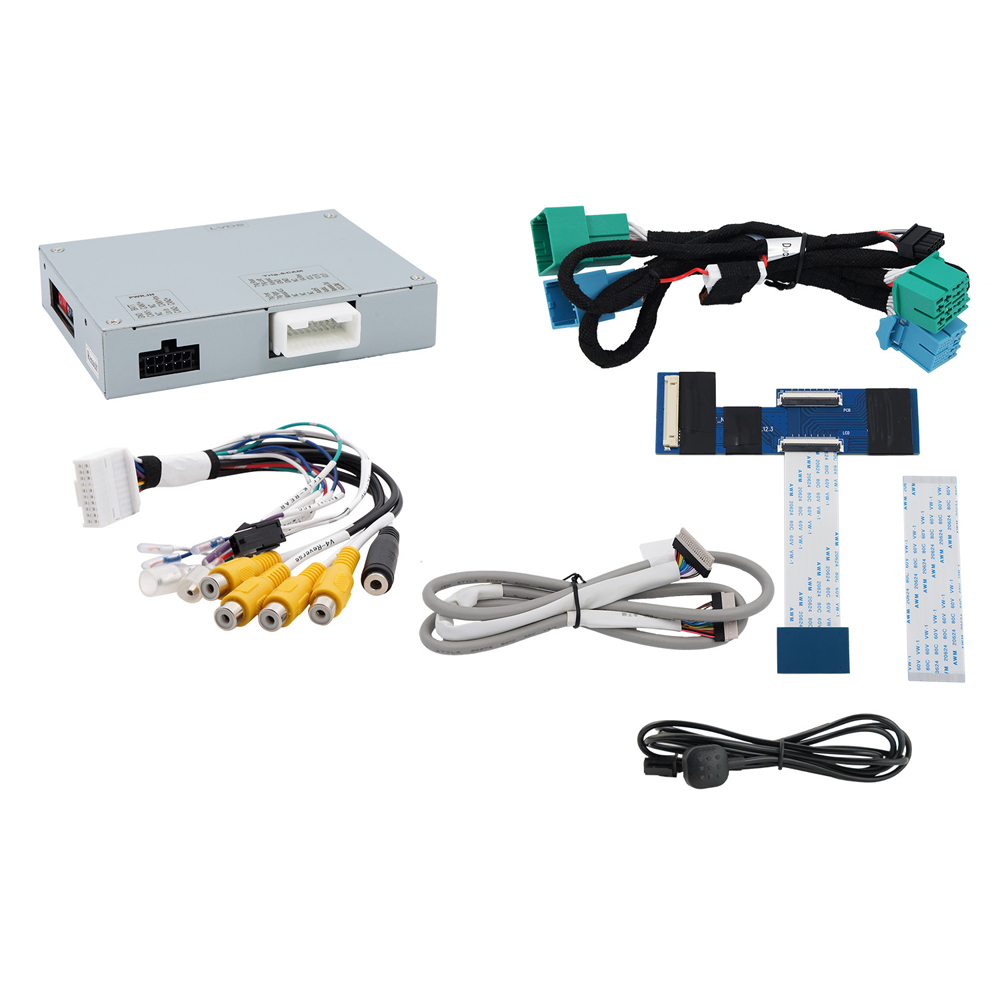

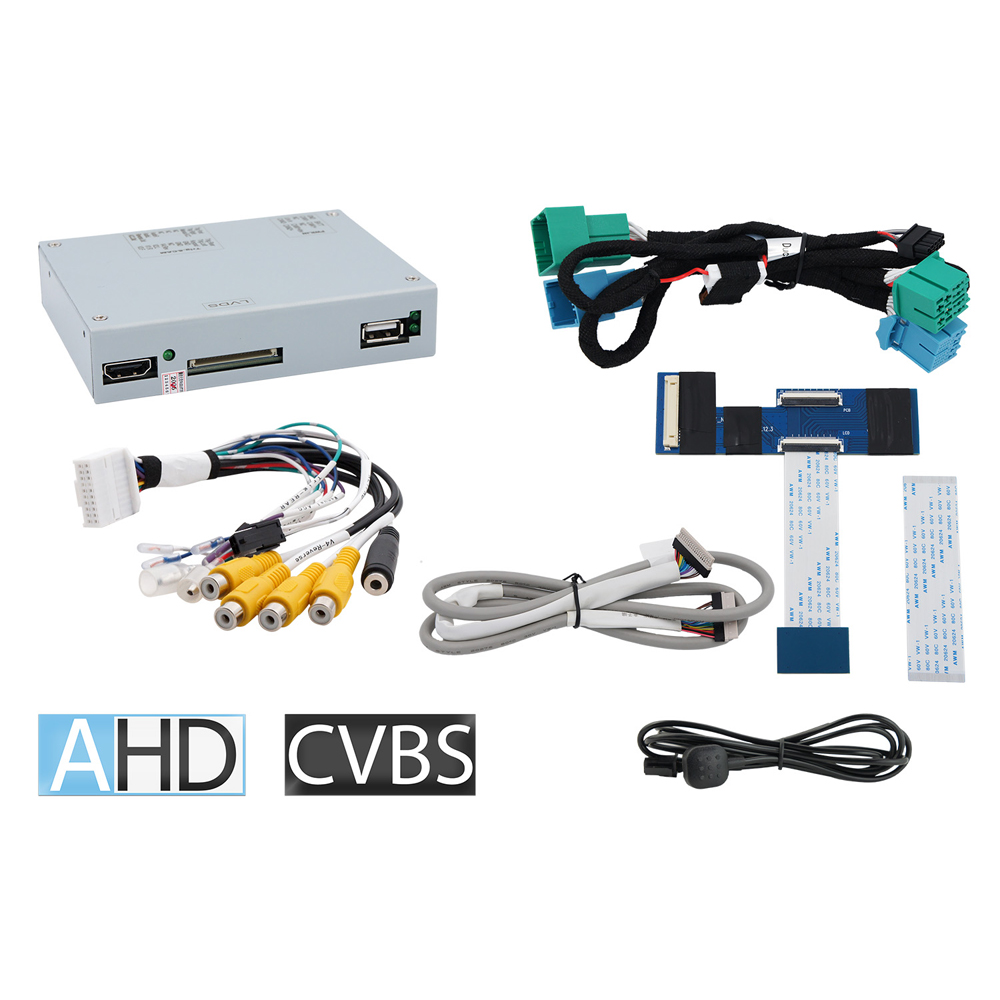

NAVLINKZ Video-Einspeiser AHD/CVBSHDMI passend für PSA Daiichi

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann. Alle Video-Eingänge sind CVBS und AHD kompatibel. Produktfeatures Video-Einspeiser für Werks-Infotainment Systeme 1 CVBS/AHD-Eingang für Rückfahrkamera 1 CVBS/AHD-Eingang für Frontkamera 2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.) Alle Eingänge NTSC und PAL kompatibel Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz) 1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.) Analoger Audio-Ausgang für die HDMI-Quelle Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar) Bild frei während der Fahrt (NUR für eingespeiste Videoquellen) Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung „HDA-RC“ bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs. Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit „RC“ gekennzeichnet sind. Kompatibilität Citroen Jumper2 (X295) ab 01/2025 ICS0707 Daiichi2 7 Zoll All-in-One Touch DAB Radio Citroen Relay3 (X295) ab 01/2025 ICS0707 Daiichi2 7 Zoll All-in-One Touch DAB Radio Fiat Ducato3 Serie 8 (X250) ab 01/2025 ICS0707 Daiichi2 7 Zoll All-in-One Touch DAB Radio Opel Movano C ab 01/2025 ICS0707 Daiichi2 7 Zoll All-in-One Touch DAB Radio Peugeot Boxer2 (X295) ab 01/2025 ICS0707 Daiichi2 7 Zoll All-in-One Touch DAB Radio Einschränkungen CAN-Bus KompatibilitätDie CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. Nur VideoInterface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben. Werks-RückfahrkameraAutomatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. After-Market FrontkameraUmschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. Hilfslinien für RückfahrkameraBei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden. HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Werksmonitor muss dafür geöffnet werden)! Gehäuseteile des Werksmonitors müssen für die Installation leicht modifiziert werden. Anschlüsse Bildeinspeisung: Flachbandkabel Strom und CAN-Bus: Plug&Play (fahrzeugspezifisch) Video-Eingänge (2x): Cinch Buchsen Rückfahrkamera-Eingang: Cinch Buchse Frontkamera-Eingang: Cinch Buchse Trigger-Leitungen (4x): Offene Kabelenden Zusätzlicher Video-Eingang: HDMI HDMI Audio-Ausgang: 3,5mm Klinkenbuchse Technische Daten Betriebsspannung 12V DC (9~16V) Ruhestrom ca. 0.5mA Stromaufnahme ca. 200mA Video Eingang 0.7~1V Video Eingangs-Signalarten CVBS/AHD/HDMI Signalnormen CVBS/AHD NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Interface-Box117 x 25 x 97mm (B x H x T) Abmessungen Tochter PCB/td>105 x 5 x 35mm (B x H x T)
