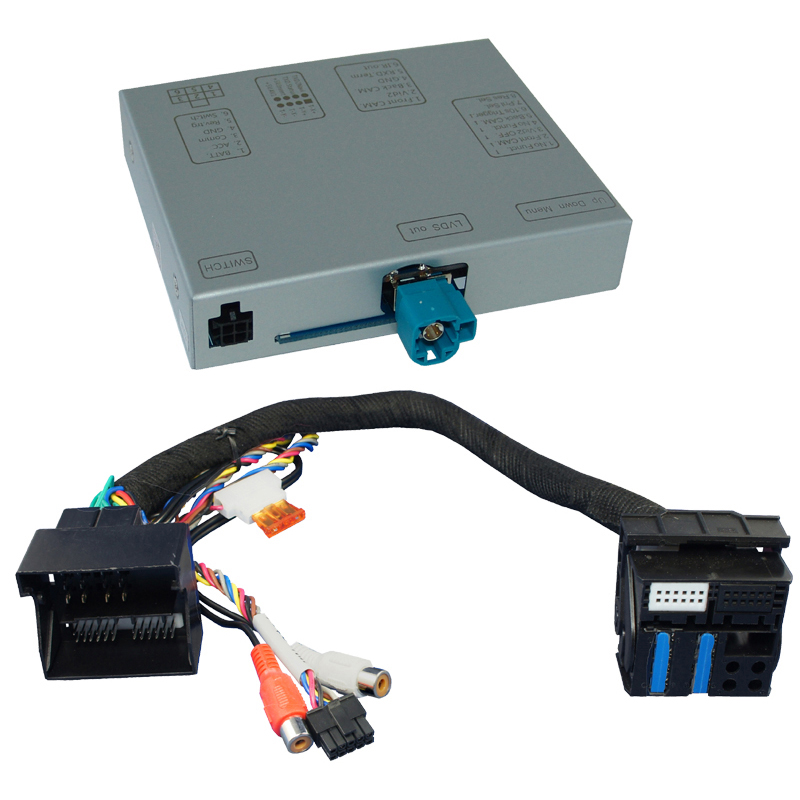

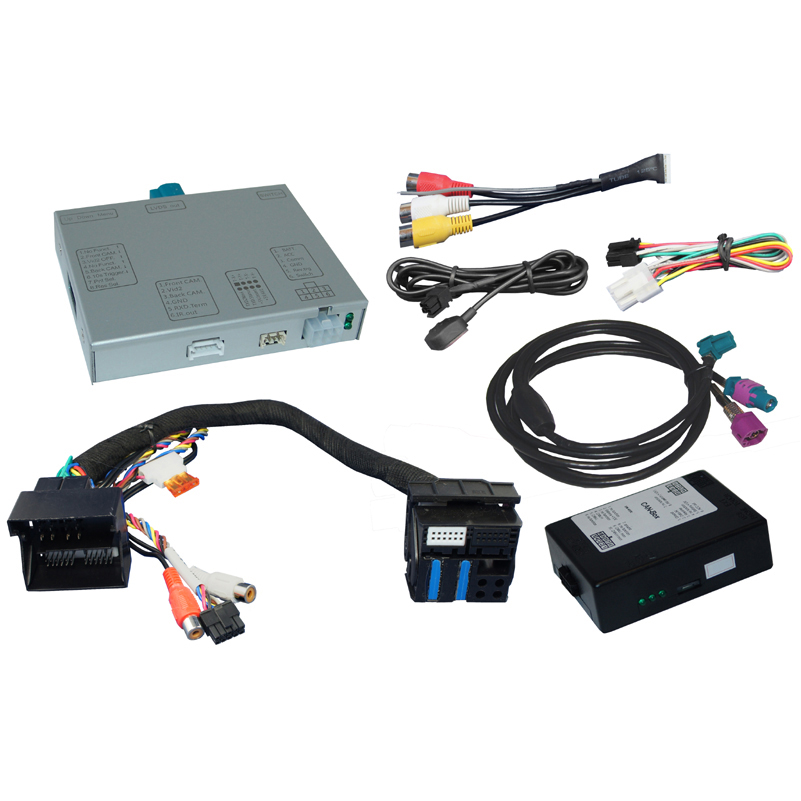

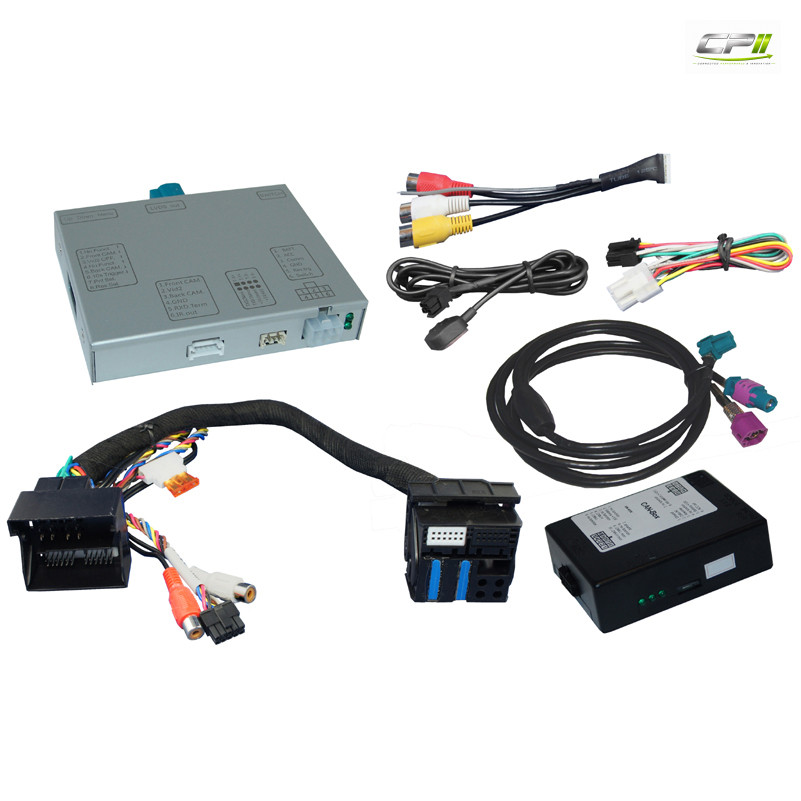

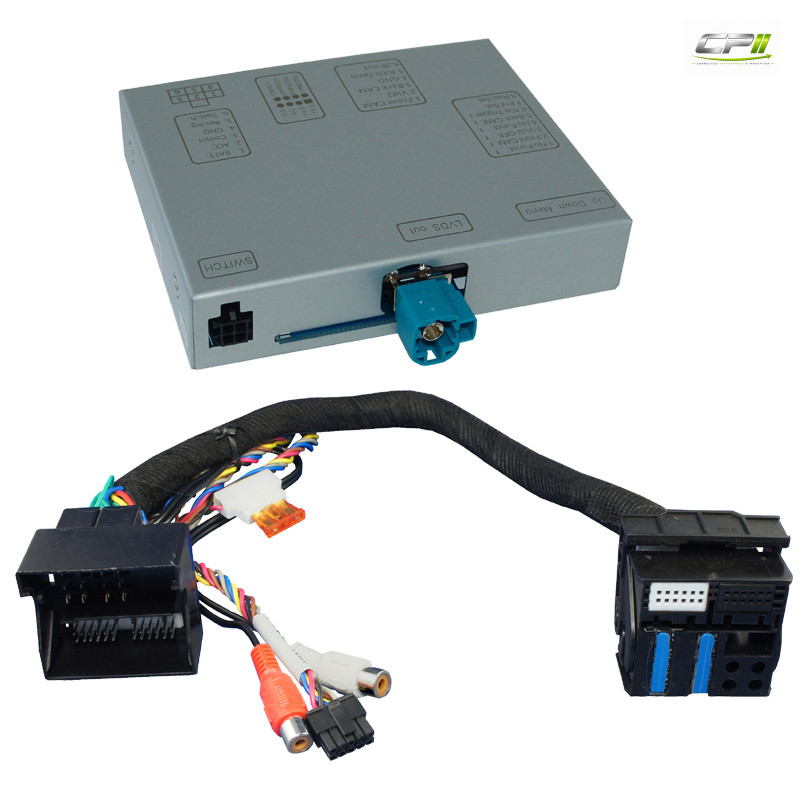

NAVLINKZ Videoeinspeiser (kein Ton) für MB Comand Online NTG4.5

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera sowie von zwei beliebigen Videoquellen (z. B. USB-Player, DVB-T2 Tuner) in das Werks-Infotainment-System des Fahrzeugherstellers.

Produktfeatures

• Video-Einspeiser für Werks-Infotainment-Systeme
• 1 FBAS Rückfahrkamera-Videoeingang
• 2 FBAS Videoeingänge für Nachrüstgeräte (z. B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (nur für eingespeistes Video)
• Videoeingänge PAL- und NTSC-kompatibel

Kompatibilität

• Mercedes-Benz A-Klasse (W176) ab 07/2012 bis 08/2015, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz B-Klasse (W246) ab 11/2011 bis 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz C-Klasse (W204) ab 03/2011 bis 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz C-Klasse Coupé (C204) ab 06/2011 bis ca. 2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz CLA-Coupé (C117) ab 01/2013 bis ca. 09/2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz CLS-Coupé (C218) ab 06/2011 bis ca. 07/2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz E-Klasse (S/W212) ab 06/2011 bis ca. 10/2014, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz E-Klasse Coupé (C207) ab 06/2011 bis ca. 05/2015, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz G-Model (G463) ab 07/2012 bis 09/2016, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz GL-Klasse (X166) ab 11/2012 bis 08/2016, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz GLA-Klasse (X156) ab 09/2013 bis ca. 08/2015, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz GLK-Klasse (X204) ab 01/2011, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz ML-Klasse (W166) ab 11/2011 bis 07/2015, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz SLK-Klasse (R172) ab 03/2011 bis ca. 2015, Comand Online NTG4.5, Audio20 NTG4.5
• Mercedes-Benz SL-Klasse (R231) ab ca. 2012 bis ca. 09/2015, Comand Online NTG4.5, Audio20 NTG4.5

Jeweils mit 4-Pin HSD-Stecker am Monitor.

Einschränkungen

• Nur Video: Das Interface speist ausschließlich Videosignale in das Infotainment ein. Für Audiosignale kann ein vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Zur AUX-Kodierung ist der Adapter OBD-N45-X-01 erhältlich.
• Werks-Media-Interface: Falls verfügbar, kann der AUX-Adapter mit 3,5-mm-Klinkenbuchse (erhältlich bei Mercedes-Benz) für die Audioeinspeisung genutzt werden. Bei Nutzung können Apple- und USB-Adapter nicht gleichzeitig verwendet werden.
• Werks-Rückfahrkamera: Die automatische Umschaltung auf die Rückfahrkamera erfolgt nur solange, wie der Rückwärtsgang eingelegt ist. Für eine verzögerte Rückschaltung ist zusätzliche Elektronik erforderlich.
• PDC und Führungslinien: Wenn das Videointerface keine erforderlichen Informationen vom Fahrzeug-CAN-Bus erhält, können weder Abstandslinien noch die optische PDC-Anzeige genutzt werden.

Anschlüsse

• Bildeinspeisung: 4-Pin HSD
• Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
• Videoeingänge (2x): Cinch-Buchsen
• Rückfahrkamera-Eingang: Cinch-Buchse

Technische Daten

• Betriebsspannung: 12 V DC (7–25 V)
• Ruhestrom: 15 mA
• Stromaufnahme: 310 mA
• Videoeingang: 0,7–1 V
• Videoformate: PAL / NTSC
• Betriebstemperatur: -40 °C bis +85 °C
• Abmessungen Video-Box: 113 x 22 x 115 mm (B x H x T)
• Abmessungen CAN-Box: 89 x 27 x 65 mm (B x H x T)

„`
